Diseño e impresión de una pieza de Leonardo (v2)

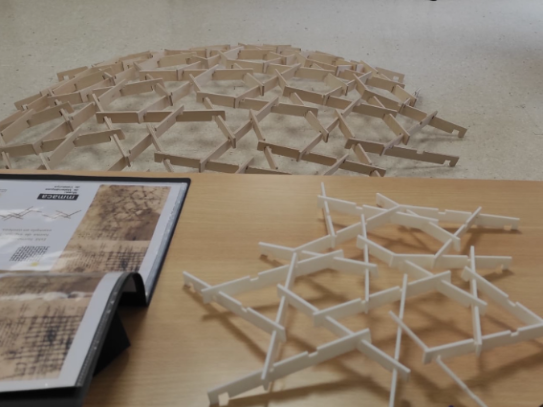

[b][color=#1e84cc]Las estructuras recíprocas[/color][/b][color=#666666][br][br]Leonardo trabajó el concepto de levantar puentes y cúpulas mediante el soporte mutuo de las piezas. Esta idea surgida hace 500 años se conoce arquitectónicamente como “estructuras recíprocas”: es decir, un ensamblaje tridimensional de elementos que se apoyan mutuamente. [br][br]La curvatura de las cúpulas está determinada por la diferencia en los niveles de las muescas de las piezas. Si estas estuvieran niveladas tendríamos una estructura plana. Para que la superficie plana se curve, necesitamos flexibilidad, y esta se obtiene del ancho de las muescas de las piezas.[br][br][/color]Extraído de :[url=https://www.leonardome.com/guia-didactica/] https://www.leonardome.com/guia-didactica/[/url]
Diseña una pieza de leonardo de 15 cm de largo
Medidas

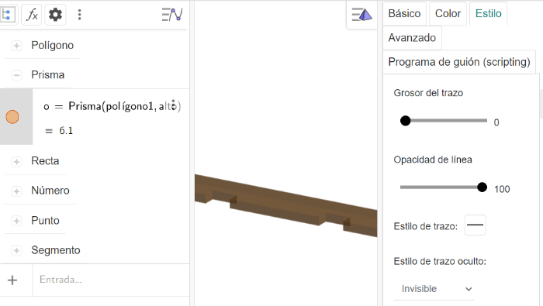

[br][b][color=#1e84cc]Con GeoGebra[/color][br][/b]Reproduce en la vista gráfica de GeoGebra la base de la pieza de Leonardo. [br][list][*]Para dibujar de modo exacto la pieza puedes ser útil utilizar las coordenadas de los puntos. Así por ejemplo, si empezamos situando los vértices del rectangulo -sin huecos- sería:[/*][/list] A B=A+(15,0) C= B+(0,1.5) D=A+(0,1.5)[br] [list][*][icon]/images/ggb/toolbar/mode_polygon.png[/icon] Cuando acabes, utliza la herramienta polígono para obtener la pieza de Leonardo. El área de la pieza debe ser 20.34 cm[sup]2[/sup][/*][*]Oculta todos los objetos salvo el polígono.[/*][*]Cierra la vista 2D y abre la vista 3D. [/*][*][icon]https://www.geogebra.org/images/ggb/toolbar/mode_extrusion.png[/icon]Con la herramienta Extrusión a prisma (desde la base), clica en el polígono e introduce la altura de la pieza (altura escalada). El volumen del prisma debe ser 6.1 cm[sup]3[/sup][/*][*]Oculta todos los objetos innecesarios para la impresión: textos, puntos, ejes, plano, etc...[/*][*]Grosor de las aristas de la pieza: 0 ó 1.[/*][/list]
[b][color=#1e84cc]PREPARAR LA PIEZA PARA EXPORTAR A STL[/color][/b]

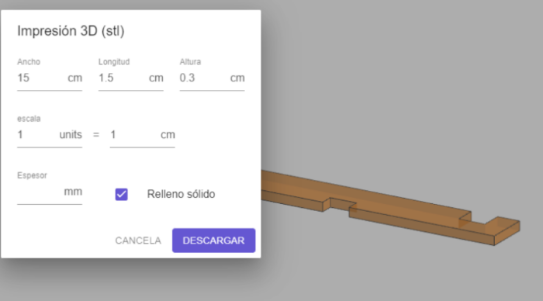

[list][*]Guarda el archivo y descargalo en formato STL[/*][*]Relleno Sólido[/*][/list] Ancho: 15 cm [br] Longitud: 1.5 cm [br] Altura 0.3 cm
