Animationen - Workshop -

herr-fischer, 2/2/2021

Animationen erstellen mit GGB

Tabla de Contenidos

  1. Beispiele
    1. Würfel und Tetraeder Animation
    2. Beispiele für komplexe Animationen
  2. Einfache Animationen
    1. Einfache Animation: P auf x-Achse
    2. Einfache Animation: Punkt beschreibt Kreisbahn
    3. Einfache Animation: Zeichne Kreisbogen
  3. Komplexe Animationen
    1. Animation: Stift zeichnet Ursprungsgerade
    2. Animation: Zirkel zeichnet Thales(halb)kreis
  4. Animationen steuern
    1. Animationen: Steuern mit Schaltfläche

1.

Beispiele

  • 1. Würfel und Tetraeder Animation
  • 2. Beispiele für komplexe Animationen

1.1.

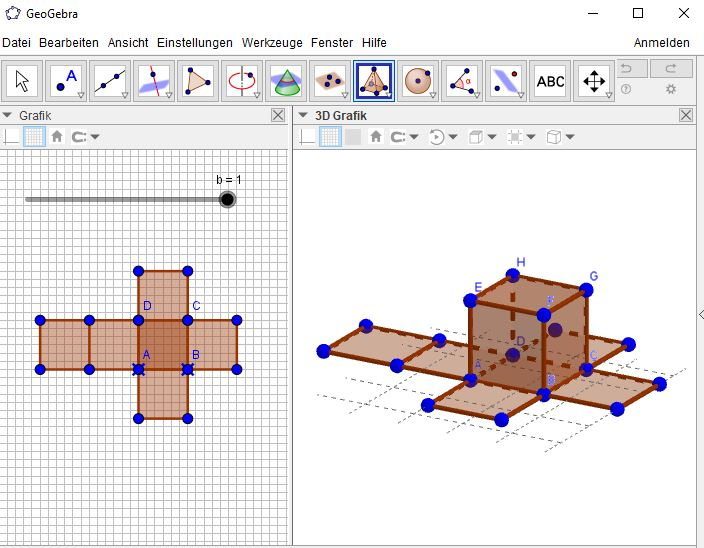

Würfel und Tetraeder Animation

Im Prinzip steckt hinter dieser Konstruktion der Befehl "Netz" [icon]/images/ggb/toolbar/mode_net.png[/icon][br][br]Mögliche Konstruktionsschritte:[br][list][*]in der Grafik-Ansicht zwei Punkte festlegen.[/*][*]Wechsel in die 3D-Grafik und mit [icon]/images/ggb/toolbar/mode_cube.png[/icon] den Würfel vervollständigen.[/*][*]mit der Funktion [icon]https://www.geogebra.org/images/ggb/toolbar/mode_net.png[/icon] das Würfelnetz erzeugen[/*][*]das Grafik-Fenster zusätzlich anzeigen lassen (Menü Ansicht) und den Schieberegler identifizieren.[/*][*]Evtl. Animation des Schiebereglers bearbeiten.[br][/*][/list]
– herr-fischer

1.2.

–

2.

Einfache Animationen

  • 1. Einfache Animation: P auf x-Achse
  • 2. Einfache Animation: Punkt beschreibt Kreisbahn
  • 3. Einfache Animation: Zeichne Kreisbogen

2.1.

Einfache Animation: P auf x-Achse

Mögliche Konstruktionsschritte:
[list=1][*]Erstelle Schieberegler [icon]/images/ggb/toolbar/mode_slider.png[/icon] (a; -5 bis 5)[/*][*]Punkt P in Eingabezeile: P=(a,0)[/*][*]Schieberegler -> Eigenschaften -> Animation ein[/*][*]Kosmetik: Schieberegler -> Eigenschaften -> Beschriftung x_P und [i]Beschriftung und Wert[/i] anzeigen[/*][/list]
– herr-fischer

2.2.

–

2.3.

–

3.

Komplexe Animationen

  • 1. Animation: Stift zeichnet Ursprungsgerade
  • 2. Animation: Zirkel zeichnet Thales(halb)kreis

3.1.

Animation: Stift zeichnet Ursprungsgerade

Mögliche Konstruktionsschritte:
[list=1][*]Erstelle Schieberegler (a; 0 bis 10) [icon]/images/ggb/toolbar/mode_slider.png[/icon][/*][*]Erstelle durch Eingabe: P=(a,0.5a) [/*][*]Erstelle Strecke durch Eingabe: Strecke((0,0), P)[/*][*]Bild einfügen[/*][*]Der Punkt unten rechts -> Eigenschaften -> Grundeinstellungen -> Definition: P[/*][*]Der Punkt unten links -> Eigenschaften -> Grundeinstellungen -> Definition: (x(P)-4,y(P))[/*][/list][br][url=https://photos.google.com/search/_tra_/photo/AF1QipMBaB4RoJWy2vAvRpXMfpanN3v7n3J4LhKyq3Ba]Link zum Stift als Bild.[/url][br]
– herr-fischer

3.2.

–

4.

Animationen steuern

  • 1. Animationen: Steuern mit Schaltfläche

4.1.

Animationen: Steuern mit Schaltfläche

Mögliche Konstruktionsschritte:
Schritte der Grundkonstruktion siehe [url=https://www.geogebra.org/m/zgmqqdrx]"Aktivität Stift zeichnet ..."[br][/url][br]Die Schaltflächen:[br][list][*]Start: Erstelle Schaltfläche [icon]/images/ggb/toolbar/mode_buttonaction.png[/icon] mit Skript: StartAnimation(a)[/*][*]Pause: Erstelle Schaltfläche [icon]/images/ggb/toolbar/mode_buttonaction.png[/icon] mit Skript: StartAnimation(false)[/*][*]Zurück: Erstelle Schaltfläche [icon]https://www.geogebra.org/images/ggb/toolbar/mode_buttonaction.png[/icon] mit Skript: a=0[/*][/list]
– herr-fischer
