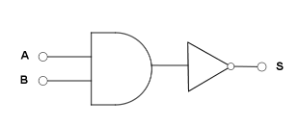

[br][br][justify]La energía eléctrica viaja de un borne de la pila al otro. Si el interruptor A está abierto el bombillo se enciende. Si el interruptor se cierra la energía prefiere fluir por él porque ofrece menos resistencia y el bombillo estará apagado. En el circuito real un resistor acompaña al interruptor para evitar un cortocircuito.[br][br]Una de las versiones electrónicas de este circuito es el integrado 7404 cuyo símbolo, tabla de verdad y empaque se adjuntan.[/justify][justify][/justify]
