Mosaicos: grupo 12 (4*2, p4g)
Esta actividad pertenece al libro de GeoGebra Isometrías. Una exposición desde el punto de vista algebraico (matricial), puede verse en el libro Cambio de sistema de referencia.
Si no lo has hecho ya, lee primero la información general sobre los grupos de isometrías de los mosaicos.
Es recomendable que sigas el orden numérico de los grupos.
En esta actividad explorarás el grupo 12 (4*2, p4g). Es el último de los tres grupos de mosaicos que se pueden crear con azulejos con forma de cuadrado, además de aquellos que ya hemos visto que se pueden formar con romboides (pues podemos considerar un cuadrado como un caso particular de romboide), con rombos (pues podemos considerar un cuadrado como un caso particular de rombo) y con rectángulos (pues podemos considerar un cuadrado como un caso particular de rectángulo). Es decir, además de los 9 primeros grupos, ahora, gracias a la mayor simetría del cuadrado, aparecen tres grupos posibles más, los grupos 442, *442 y 4*2.
1. Varía de posición el vértice de la celda primitiva (punto verde) y observa el efecto. ¿Qué tipo de isometrías (rotaciones o reflexiones) puedes apreciar en el azulejo?

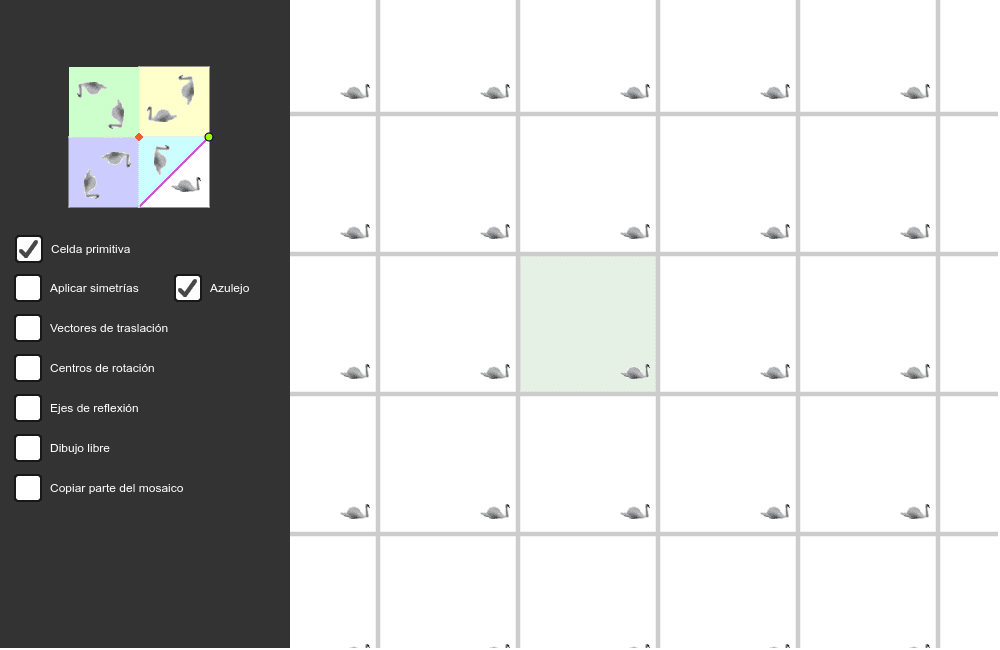

2. La parte blanca del azulejo donde colocamos el motivo decorativo (el cisne) se denomina "Celda primitiva". En este caso, esta celda es un octavo (1/8) del azulejo. Desactiva y activa esa casilla para ver el efecto producido. Explica cómo se ha dividido el azulejo en ocho partes.
3. Deja activada la casilla "Celda primitiva" y activa las casillas "Aplicar simetrías" y Azulejo. Describe qué sucede y por qué. Compara la forma de crear el azulejo con la forma empleada en el grupo 11 (*442). ¿En qué se parecen? ¿Por qué no se obtiene el mismo azulejo?
4. Activa la casilla "Vectores de traslación". Muévelos por el punto medio verde. ¿Qué indican esos vectores? ¿Crees que hay más direcciones en las que se pueda aplicar una traslación?
5. Desactiva la casilla "Vectores de traslación". Al activar la casilla "Centros de rotación", ¿qué sucede? ¿Dónde aparecen los puntos rojos? ¿Por qué?
6. Al activar la casilla "Ejes de reflexión", ¿qué sucede? ¿Dónde aparecen las rectas violetas? ¿Por qué? Observa que aparece otra colección de espejos (en color amarillo) perpendiculares a los de color violeta. ¿Por qué?
7. ¿Crees que el mosaico presenta alguna reflexión desplazada? ¿Dónde se encuentran los ejes de deslizamiento?
8. Desactiva la casilla "Ejes de reflexión" y activa la casilla "Copiar parte del mosaico". Mueve la copia desplazando la imagen de flechas rojas. ¿Cuánto tienes que desplazar la copia para que vuelva a coincidir con el original? ¿Cómo se llama la isometría que corresponde a esa simetría por desplazamiento?
9. Activa la casilla Centrar para volver la copia a su posición inicial. Activa la casilla "Rotar cierto ángulo" y elige un ángulo de 90º (puedes usar las teclas + y - del teclado para mayor precisión). Coloca la punta de la chincheta (puedes moverla por su cabeza) exactamente en uno de los puntos rojos. ¿Qué sucede? ¿Por qué? Haz variar lentamente el ángulo entre 0º y 90º para observar mejor el proceso de rotación. ¿Cuál es el único punto de la copia que coincide en todo el proceso de rotación con el original?
10. Manteniendo el valor del ángulo de rotación en 90º, mueve la chincheta hasta otro punto rojo. ¿Qué sucede? ¿Por qué? ¿Cuál es el orden de cada uno de esos centros de rotación rojos? ¿Qué sucede si el ángulo toma los valores 180º o 270º?
11. Cambia el valor del ángulo de rotación a 180º y prueba a colocar la chincheta sobre los puntos verdes. ¿Qué sucede? ¿Y si el ángulo toma los valores 90º o 270º? ¿Cuál es el orden de cada uno de esos centros de rotación verdes?
12. Observa que solo 2 centros destacan. Son aquellos que generan todos los demás al trasladarse o rotar. Compruébalo girando de nuevo la copia azul del mosaico 90º, 180º y 270º alrededor del punto rojo y 180º alrededor del punto verde. Sin embargo, en ningún caso uno de esos puntos destacados puede generar al otro. Decimos que esos 2 centros de rotación son independientes y denotamos a este grupo de isometrías como 4*2, lo que significa que tiene dos centros independientes de rotación, uno de orden 4 situado fuera de los espejos y otro de orden 2 sobre los espejos.
13. Si el azulejo solo tiene un centro de rotación de orden 4, ¿por qué en el mosaico aparece otro centro independiente?
14. Desactiva las casillas "Centros de rotación", "Centrar" y "Rotar cierto ángulo". Activa la casilla "Reflejar en la horizontal". ¿Qué representa el segmento violeta? ¿Coincide la copia con el original? ¿Por qué?
15. Desactiva la casilla "Reflejar en la horizontal" y activa la casilla "Reflejar en la otra dirección". ¿Qué representa el segmento violeta? ¿Coincide la copia con el original? ¿Por qué?
16. Escribe todos los tipos de isometrías presentes en este grupo 4*2.
17. Desactiva las casillas "Celda primitiva", "Aplicar simetrías" y "Copiar parte del mosaico". Activa la casilla "Dibujo libre" y la casilla Rastro. Realiza varios diseños de mosaicos (el lápiz se coge por su extremo superior) y observa el tipo de simetría que aparece en todos ellos, independientemente del motivo decorativo que dibujes.
Autor de la construcción y la actividad: Rafael Losada Liste.
